本文以某特种运输装备智能工厂建设项目为案例，遵循“框架设计－实践应用－挑战总结”的逻辑，提出数字孪生技术落地的五层总体架构与分步实施路径，详细阐述该技术在工厂“规划－调试－运行”三阶段的应用，分享实践挑战与实效，为装备制造业数字化转型提供参考。

1 核心背景与技术概述

       在特种运输装备制造领域，由于产品具有“高定制、小批量、工艺复杂、质量严苛”的特点，传统制造模式面临诸多困境。过去工厂建设或改造产线时，依赖二维图纸与人工经验，常出现厂房布局不合理、物流通道不畅的问题，设备联调阶段故障集中爆发导致周期延长，生产过程中设备状态不透明且多为事后维修，严重影响交付效率，同时成本高、难以响应市场变化。

       数字孪生技术则为解决这些痛点提供了有效方案，它并非静态的三维模型，而是为物理工厂构建的动态“数字双胞胎”，能通过物联网传感器采集真实数据实时反映物理工厂状态，还可在虚拟环境中进行模拟实验，提前发现并解决布局、程序运行等潜在问题[1]。?


图1 应用数字孪生技术的智能工厂

       本文以某特种运输装备智能工厂建设项目为案例（图1），遵循“框架设计－实践应用－挑战总结”的逻辑，提出数字孪生技术落地的五层总体架构与分步实施路径，详细阐述该技术在工厂“规划－调试－运行”三阶段的应用，分享实践挑战与实效，为装备制造业数字化转型提供参考。项目实践表明，该工厂规划周期缩短35%，现场调试时间减少50%、投产提前28天，关键设备综合效率（OEE）提升22%，故障停机时间下降40%[2]。

2 数字孪生驱动的智能工厂整体框架设计

       2.1 总体架构

       数字孪生智能工厂的总体架构[3]分为五层，自下而上层层支撑（图2）。最底层的物理层即真实工厂，涵盖了设备、生产线、物料、人员、产品等所有物理实体，是整个数字孪生系统的基础。感知与控制层作为数字孪生与真实工厂的交互桥梁，通过温度传感器、振动传感器、视觉传感器、RFID标签、摄像头、扫码枪等感知设备收集工厂实时状态数据，同时借助PLC、机器人控制器、AGV调度系统等控制设备接收虚拟指令，进而操控物理设备。

       连接层负责数据与指令的传输，采用5G与TSN（Time-Sensitive Networking，时间敏感网络）混合组网的方式，保障海量数据能够实现高速、低延时、高可靠的传输，为整个系统的数据流通提供稳定通道。平台层是系统的核心处理中心，其中的数据平台会对实时采集到的数据进行清洗、存储和管理，确保数据的准确性和可用性；模型中枢集中管理工厂的3D模型、物理模型与业务模型，为后续的仿真和分析提供模型支撑；仿真引擎则利用这些模型模拟工厂的运行情况，为优化决策提供依据。

       应用层实现决策与价值呈现，通过可视化监控以3D形式直观展示工厂运行情况，让工作人员能够清晰了解工厂各环节状态；仿真优化功能可模拟生产与设备状态，对可能出现的问题进行预测，提前制定应对策略；决策控制功能能够根据实际情况自动调整生产计划、改变AGV路线等，实现工厂的智能化运营。

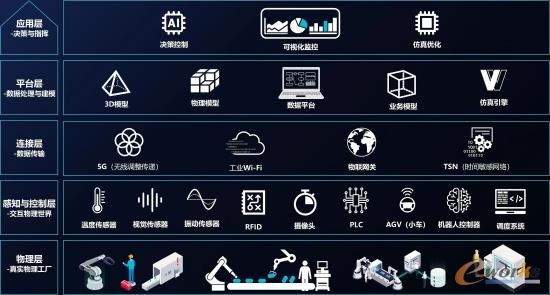

图2 数字孪生系统总体架构图

       2.2 关键技术集成

       数字孪生智能工厂架构的稳定运行，依赖多项关键技术的深度融合。其中，“一模到底”建模技术通过三维CAD与BIM（Building Information Modeling，建筑信息模型）融合建模，构建包含产品及其装配关系、厂房结构、产线布局和设备细节的高精度、可关联数据的统一三维模型，这一技术确保了从产品设计到工厂布局过程中的信息能够无损传递，避免了因信息传递偏差导致的问题。

       “万物互联”的IoT技术为设备、物料、产品加装传感器与身份标签（如RFID），对于老旧设备，则通过加装物联网关的方式打破“数据孤岛”，让各类设备和物品都能产生并传递数据，为数字孪生系统提供了丰富且实时的数据来源，是系统能够准确反映物理工厂状态的重要保障。

       OPC UA协议作为工业领域的标准“通用翻译”，有效解决了设备品牌繁杂、协议多样导致的沟通障碍。项目要求新购设备以及可改造的老旧设备都需提供该协议接口，从而实现了所有设备数据的统一接入，简化了数据整合过程，提高了数据交互效率。

       仿真与预测性分析技术是数字孪生系统的核心“超能力”。项目联合高校共同开发了基于LSTM（Long Short-Term Memory，长短期记忆网络）的预测性维护模型，该模型通过分析电机振动与温度等时序数据，能够精准捕捉设备运行中的异常信号，实现故障的早期预警，为设备维护提供及时、准确的指导。

       在5G与边缘计算技术的应用方面，边缘计算在车间旁设置“本地小脑”，专门处理AGV调度、视觉质检等对实时性要求高的紧急数据，而5G技术则保障了海量数据的无线传输稳定性。通过在产线旁部署边缘计算节点，将决策延时控制在毫秒级，确保了工厂关键环节的快速响应和高效运行。

       2.3 实施路径规划

       为实现数字孪生架构与相关技术的平稳落地，项目制定了“五步走”渐进式实施路径，核心思路是从“数字化”逐步向“智能化”演进。第一步为“打好地基（数字化与连接）”，此阶段重点对老旧设备进行数字化改造，为其加装传感器与物联网关，同时搭建统一的设备监控和数据采集平台，并选取关键产线作为试点，最终实现设备能够正常采集并传输数据，即设备“能说话”、数据“能上来”。

       第二步是“创建镜像（构建模型）”，利用三维扫描、BIM与三维CAD建模相结合等技术手段构建试点区域涵盖厂房结构、产线布局和设备细节的高精度、可关联数据的统一三维模型，随后将模型与实时采集到的数据进行对接，实现虚拟模型与物理工厂的联动，让虚拟模型能够实时反映物理工厂的运行状态。

       第三步为“单点智能（试点应用）”，针对远程调试、虚拟培训、瓶颈分析等工厂运营中的痛点场景，在试点区域开展数字孪生技术的应用实践，通过实际应用验证技术在解决这些痛点问题上的价值，为后续的推广积累经验。

       第四步是“扩展推广（集成与优化）”，将PLM（产品生命周期管理）、MES（生产执行系统）、ERP（企业资源计划）等业务系统的数据与数字孪生系统进行集成，丰富系统的数据来源和功能；同时开发预测性维护、能源优化等高级应用，将数字孪生技术的应用从单条产线逐步扩展至整个车间乃至工厂，实现工厂整体运营效率的提升。

       第五步为“自主智能（持续演进）”，引入更强大的AI算法，不断优化数字孪生系统的功能，让系统具备自学习、自优化、自决策的能力，推动工厂向更高水平的智能化运营迈进。项目实施过程中始终遵循“总体规划、分步实施、效益驱动”的策略，通过分阶段推进和以实际效益为导向，降低了大规模推广过程中的风险，确保项目能够顺利实施。

3 某特种运输装备智能工厂实践案例

       3.1 案例背景

       该智能工厂主要承担新一代重型特种装备运输车的研制与总装任务。这类重型特种装备运输车结构复杂，单台车包含众多零部件，装配工序烦琐；同时部分部件尺寸较大，对工厂的装配空间、物流转运以及精度控制都提出了较高要求。基于这些产品特性和工厂运营需求，项目设定了三大核心目标，分别是建设周期短、运行效果好、成本可控，旨在通过数字孪生技术的应用，高效、优质、经济地完成智能工厂的建设与运营。

       3.2 阶段一：工厂规划与虚拟验证

       在工厂规划阶段，项目运用“一模到底”建模技术与仿真技术，核心思路是“由虚预实”，即通过虚拟仿真提前规划和验证工厂布局，为实际施工提供科学依据（图3）。在布局仿真方面，工作人员将基于三维CAD构建的车间三维模型导入工厂物流仿真软件（如Tecnomatix Plant Simulation）中，随后在软件中设置AGV速度、上下料点、缓冲区容量等与工厂实际运营相关的参数，模拟不同生产订单情况下工厂的物流状况。

       系统会根据模拟情况自动生成物流流量、通道拥堵情况、设备利用率等相关报告，工作人员通过分析这些报告，发现原布局方案中存在一处物流通道宽度不足的问题，该问题可能导致AGV在运行过程中出现“死锁”现象。针对这一问题，项目团队提前对通道宽度进行了拓宽设计，有效避免了后期工厂建成后因通道问题进行改造所产生的巨额费用。

       在人机工程仿真方面，利用Jack（或DELMIA）人因工程模块创建不同身高体型的虚拟人工人，模拟操作人员安装驾驶舱仪表的全过程。系统会实时计算并显示操作员在操作过程中的关节负荷、视线范围以及建议的操作姿态等信息。通过仿真发现，原工位设计会导致操作员长时间处于抬手作业的状态，这种操作方式不仅容易让操作员疲劳，还可能影响装配质量。基于此，项目团队对工位高度和零件盒位置进行了优化调整，既提升了装配质量，又保障了员工的身体健康。


图3 工厂物流仿真与验证

       通过这种“先仿真，后施工”的模式，项目成功解决了80%以上潜在的布局和物流冲突问题，厂区规划布局方案的调整次数相比传统规划方式减少了60%，整体规划周期缩短了35%，为后续的工厂建设节省了大量时间和成本。

       3.3 阶段二：产线虚拟调试与同步激活

       在产线调试阶段，项目借助OPC UA协议和边缘计算技术，实现了虚拟模型与物理PLC之间实时、可靠的通讯，核心思路是“由虚导实”，即通过虚拟调试指导实际产线的调试工作（图4）。在虚实同步调试过程中，工作人员在Siemens Process Simulate[4]等虚拟调试平台上，将3D机器人模型与真实的西门子S7-1500 PLC通过OPC UA协议建立连接。


图4 虚实同步精准调试

       当工程师在虚拟环境中触发“抓取”等操作指令时，虚拟机器人模型会按照指令进行运动，同时该指令会通过OPC UA协议发送给物理PLC，控制真实的机器人执行相同的动作。在真实机器人运行过程中，其身上的传感器会采集相关数据，并通过OPC UA协议实时传回虚拟调试平台，驱动虚拟模型进行同步更新。

       通过这种虚实同步调试的方式，项目团队提前发现了机器人末端执行器与工件夹具之间存在10mm定位偏差的问题，并在虚拟环境中对该偏差进行了修正，避免了在现场调试时因这一问题导致的停工调整，大大提高了调试效率。

       经过这一阶段的调试，现场调试时间从传统方式的3个月缩短至1.5个月，投产时间提前了28天，设备一次性联调成功率超过90%，同时调试人员数量相比传统调试方式减少了约三分之一，显著降低了调试成本，加快了工厂投产进度。

       3.4 阶段三：生产运行实时监控与动态优化

       在工厂生产运行阶段，项目以平台层的数据平台和AI算法为核心，将预测性分析技术转化为实际运营价值，核心思路是“虚实共生”，即通过虚拟模型与物理工厂的协同运作，实现工厂的实时监控与动态优化（图5）。在AI驱动的预测性维护方面，项目利用Python搭建的LSTM模型持续接收关键数控机床主轴振动传感器采集的实时数据，该模型会将实时数据与历史故障数据库中的数据进行比对分析。


图5 全景可视化监控大屏

       当振动频谱出现异常模式但幅值尚未超过阈值时，模型能够提前一周生成预警工单，并为工作人员推荐相应的维护方案。在项目运行过程中，曾通过这种预警方式成功避免了一次预计会造成36小时非计划停机的设备故障，保障了工厂生产的连续性。

       在实时能耗优化方面，项目将数字孪生体与MES系统进行集成，获取工厂的实时生产任务。针对不同的产品型号，在虚拟模型中模拟不同空压站启动组合以及压力设定值对应的能耗情况，并计算出相应的能耗成本。系统会根据模拟结果自动选择最优的节能方案，并下发指令对实际的空压站运行参数进行调整。通过这种方式，工厂整体能耗降低了8%。

       在这一运行阶段，借助数字孪生技术的应用，设备故障停机时间同比下降40%，设备综合效率（OEE）从原来的65%提升至87%，工厂的生产效率和运营质量得到了显著提升。

4 实施挑战与关键成功因素分析

       4.1 主要挑战

       在项目实施过程中，团队面临了多方面的难题。在数据互通方面，工厂内不同品牌的设备以及PLM、ERP、MES等各类系统，其数据格式和通讯协议各不相同，“数据孤岛”问题十分突出，严重影响了数据的整合与利用。为解决这一问题，项目团队通过强制推行OPC UA标准，并构建中台架构，实现了不同设备和系统之间的数据统一接入与交互，打破了数据壁垒。

       在人才方面，既熟悉制造工艺又掌握数字技术的复合型人才稀缺，这给项目的推进带来了较大阻碍。为缓解人才短缺问题，项目团队成立了“数字化俱乐部”，如Python俱乐部、机器视觉俱乐部等，为员工提供学习和交流数字技术的平台；同时采用项目实战“传帮带”的方式，让经验丰富的员工带领新员工参与实际项目，在实践中提升员工的综合能力。

       在投入产出方面，项目前期在传感器采购、软件平台搭建以及人员培训等方面需要投入大量资金，且短期内难以看到明显的回报，这对项目的持续推进提出了挑战。因此，需要管理层具备坚定的决心和长远的眼光，项目团队通过分步实施的策略，在试点产线打造速赢（Quick Win）项目，用实际的数据证明数字孪生技术应用的投资回报率（ROI），从而争取到后续项目推广所需的预算支持。

       4.2 成功关键因素总结

       该项目之所以能够成功实施，主要得益于三个方面的因素。首先是顶层设计与业务驱动相结合，项目并非仅由IT部门推进，而是由业务部门（生产、工艺部门）牵头，始终聚焦于解决工厂实际运营中的业务痛点。这种以业务需求为导向的推进方式，确保了数字孪生技术的应用能够真正为工厂带来实际价值，得到了各部门的积极配合与支持。

       其次是统一标准与夯实数据基础，项目团队制定了统一的数据采集与管理规范，明确了数据的采集范围、格式要求、存储方式以及使用规则等，确保了“一滴数据，全局可用”。规范的数据管理为数字孪生系统的有效运行奠定了坚实基础，保障了系统能够准确、高效地处理和分析数据，为决策提供可靠依据。

       最后是团队协作与融合创新，项目组建了由工艺工程师、设备工程师、IT工程师构成的联合项目组，不同专业背景的工程师紧密协作，每周定期召开碰头会，共同讨论和攻克项目实施过程中遇到的问题。在协作过程中，各领域知识相互融合，不断碰撞出创新的火花，为项目的顺利推进提供了强大的技术和智力支持，同时也促进了跨领域人才的培养和成长。

5 总结与展望

       通过深度应用数字孪生技术，该项目不仅建成物理工厂，还打造出可预测、可优化的数字工厂，在规划、调试、运行各阶段实现效率提升、质量改善与成本节约，成功关键在于将技术架构与实施路径紧密结合，围绕业务痛点实现关键技术突破与应用价值闭环验证。?

       未来，项目将从四个方面持续推进。在深度智能上，探索生成式AI在工艺参数自动优化、智能排产中的应用，让系统具备自主生成最优解决方案的能力；在全生命周期扩展上，将当前聚焦制造的数字孪生体系向设计端PLM和售后服务端AR远程维护延伸，构建覆盖产品全生命周期的数字孪生体系；在生态协同上，尝试构建供应商协同平台，将关键供应商生产状态纳入数字孪生监控范围，提升供应链透明度与响应速度；在标准化与推广上，沉淀项目实施方法、数据标准、模型接口并标准化，形成可在集团及行业内推广的解决方案套件，助力制造业数字化转型。数字孪生最终目标是实现工厂“自适应、自优化”，项目正朝着这一方向稳步前进。
