在全球轻量化与节能减排的浪潮下，先进复合材料凭借高比强度、耐腐蚀及卓越的可设计性，已晋升为航空航天、汽车工业、新能源装备及国防军工等高端领域的核心战略物资。然而，高性能往往意味着高难度。复合材料固有的非均匀性、各向异性及复杂失效机理，使设计到制造过程充满挑战，传统试错法研发模式周期长、成本高且难以保障性能稳定。面对多学科交叉的复杂性挑战，专业软件工具成为打通全流程、实现精准预测与高效协同的关键利器。本文系统梳理复合材料在设计、仿真、制造环节的关键技术与主流软件，探讨其未来演进趋势，拟为工程研发提供一份务实的“兵器指南”。

1 复合材料的两面：极致性能与工程挑战

       复合材料（Composite Material）是一类通过特定的复合工艺将两种或两种以上物理和化学性质不同的材料组合而成的多相固体材料。其本质特征是各组分在宏观上保持相对独立的相态，而在微观或细观尺度通过界面相互作用实现性能互补与协同增强。这种设计不仅保留了各组分的固有优点，更能通过结构的可控构筑实现性能的定向优化与高度定制化，从而获得单一材料难以企及的综合性能。

       得益于这种独特的设计理念，复合材料普遍具备高比强度、高比模量、优异的抗疲劳与耐腐蚀性能，能够在保证强度的同时显著减轻结构质量。这些特性使其成为推动高端装备性能跃升的关键材料。

       在航空航天领域，为实现极致轻量化，广泛采用碳纤维增强树脂基复合材料（CFRP）。例如，波音787客机机身CFRP占比超50%，实现结构减重20–30%、燃油效率提升15%、维护成本降低30%；空客A350的CFRP占比达53%，进一步提升轻量化与航程表现；长征系列运载火箭在整流罩、仪器舱等部位应用CFRP，实现10–25%的减重，提高运载能力与可靠性；碳/碳复合材料还将用于长征九号的高温热防护结构，确保在极端环境下保持性能稳定。


波音787的机身

       在新能源汽车领域，为突破续航瓶颈，CFRP被用于车身、底盘和电池包壳体等关键部件。例如，宝马i3采用CFRP车身，整车减重300–400kg，续航提升10%–15%，显著降低能耗与碳排放；宁德时代CTP电池包运用复合材料框架，实现减重15%以上，并提升电池包的结构强度与安全性；CFRP在车身、底盘的应用还可提高碰撞吸能性能，同时其优异导热性有助于电池热管理，延长使用寿命并优化整车能效。

       在风电领域，120米级超长叶片广泛采用碳纤维与玻璃纤维混杂增强体系，使叶片强度较单一纤维体系提升40%、成本降低25%，并通过一体化根部结构将疲劳寿命提升50%，支撑大型机组稳定运行；海上风电塔架主要使用玻璃纤维增强环氧树脂，占75%市场份额，抗盐雾腐蚀性能使塔架寿命延长至30年，可适配离岸55公里以上的深海风场。复合材料在风电装备上的规模化应用，显著提升了单机容量与发电效率，有效降低了度电成本。

       然而，通往极致性能的道路并非坦途。当前，复合材料的规模化应用仍面临多重技术壁垒：高性能原材料与制造成本居高不下、复杂工艺参数的精密控制难度大、多尺度性能预测存在高度不确定性。要想突破这些瓶颈，设计、仿真与制造相结合的数字化技术应用必不可少。通过设计引领性能与可制造性，仿真驱动虚拟验证与工艺优化，制造保障质量与一致性，实现从可用到好用再到大规模用。

2 设计篇：复合材料设计技术与主流软件解析

       复合材料设计是一项面向性能、轻量化、成本与可制造性的多目标优化系统工程，设计过程通常遵循“材料选择、铺层设计、结构优化”的顺序原则。其中，材料选择是基于性能数据库和多目标优化算法，从纤维、基体等众多选项中筛选出满足特定工况的最佳组合；铺层设计是通过精确控制纤维方向、铺层顺序和厚度，实现材料刚度与强度的定向分布，以满足复杂的载荷工况。结构优化设计是利用拓扑优化、尺寸优化、形状优化等算法，在满足性能约束的前提下，寻找最轻量化的结构形式。

       1、复合材料设计技术

       目前，复合材料设计关键技术包括拓扑优化、铺层设计与优化、多尺度与多功能一体化设计、可制造性设计（DFM）。

       拓扑优化：在给定载荷与边界条件下寻求材料最佳分布路径。该技术的最新进展在于将复合材料的各向异性与制造约束，如铺层连续性、最小曲率半径，内嵌于算法之中，确保了从概念阶段诞生的轻量化方案在工程上即具备可行性。

       铺层设计与优化：铺层顺序、角度与厚度的优化是复合材料结构设计的核心。遗传算法、梯度优化、粒子群优化等智能优化算法被广泛用于搜索满足强度、刚度与稳定性要求的铺层方案。此外，变角度铺层技术打破了传统等厚度设计的局限，可进一步提升材料利用率并改善应力分布的均匀性。

       多尺度与多功能一体化设计：多尺度设计方法从纤维/树脂微观结构出发预测宏观性能，并反向指导材料与结构协同设计；结构与功能的一体化设计，极大地拓展了复合材料在高附加值领域的应用边界。

       DFM：致力于将制造约束前置到设计阶段。通过将最小曲率半径、铺覆可达性、纤维连续性等工艺约束嵌入设计流程，实现设计即制造。例如，面向RTM（Resin Transfer Molding，树脂转移模塑成型）的DFM，需避免封闭腔体与急剧变化的截面厚度，以保证树脂流动顺畅；面向AFP（Automated Fiber Placement，自动纤维铺放技术）的DFM，则需控制铺放路径的曲率与转角，以减少纤维褶皱与间隙。

       2、复合材料设计主流软件

       复合材料设计离不开专业软件工具的支撑。目前市场上的主流软件工具成熟，覆盖了从概念设计、详细铺层到优化分析的全过程。根据功能侧重点不同，可分为通用CAD复合材料模块、专业铺层设计软件及拓扑优化工具三大类。

       通用CAD软件复合材料模块通常集成于主流PLM系统中，优势在于几何建模能力强，适用于大型复杂结构的初步设计与多学科协同。例如，CATIA Composites Design支持铺层定义、展开、激光投影数据生成及DFM检查，被波音、空客等航空制造商广泛采用，是航空复合材料结构设计的标杆工具。NX Composites Design支持铺层建模与制造规划，并与Teamcenter PLM深度集成，便于实现多学科协同与全生命周期数据管理，广泛应用于汽车与航空航天领域。Creo Composite Design and Manufacturing可进行铺层设计与基本仿真，其界面友好、学习曲线平缓，适合中小型企业快速上手。

       专业铺层设计与分析软件专注于铺层的细节定义、工艺数据生成及层压板分析，通常具备良好的兼容性，可独立运行或作为插件运行。例如，FiberSIM专注于复合材料铺层设计、展开、裁剪及NC数据生成，可与CATIA、NX、SolidWorks等主流CAD平台无缝对接，行业认可度高，广泛应用于航空与汽车复合材料制造。Laminate Tools侧重于层压板分析、铺层优化与失效评估，内置多种失效准则，适合科研院所与高端工程分析中的快速校核。

       拓扑优化工具侧重于概念设计阶段的材料布局优化，旨在寻找最优结构形式。其中，OptiStruct是业界领先的结构优化工具，支持复合材料拓扑、形貌与尺寸优化，常用于设计初期生成高效的材料布局方案。Tosca作为一款非参数优化套件，提供拓扑、形状与条纹优化，常与Abaqus耦合进行复合材料结构优化。Ansys Topology Optimization集成于Workbench环境，支持考虑制造约束的拓扑优化，并可与后续铺层分析无缝衔接。

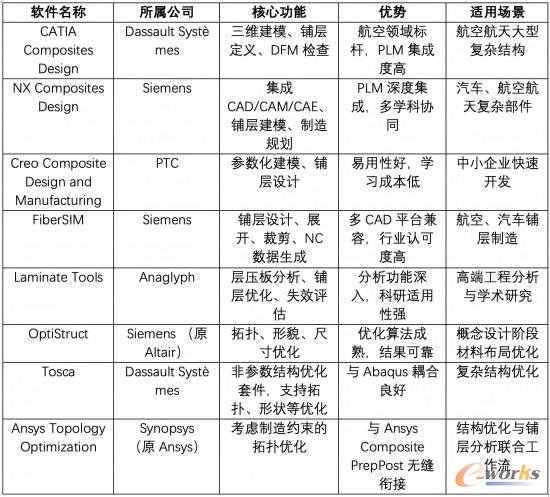

主流复合材料设计软件对比

3 仿真篇：复合材料仿真技术与主流软件解析

       复合材料仿真是在虚拟环境中建立多物理场高保真数学模型，对材料的力学、热学、化学行为进行数值模拟，用以预测材料与结构性能、分析缺陷成因、优化制造工艺并降低研发成本的核心技术。它将多尺度、多场耦合的复杂过程转化为可计算数据，揭示传统实验难以捕捉的机理，显著缩短研发周期。

       1、复合材料仿真技术

       现代复合材料仿真已发展出多尺度建模、损伤与失效仿真、工艺过程仿真三大技术方向：

       多尺度建模：采用微观-细观-宏观跨尺度策略，通过代表性体积单元（RVE）的细观力学计算与均匀化理论，实现从纤维/树脂界面特性到层合板宏观响应的关联。该方法可在设计早期评估材料体系影响，指导材料与结构协同设计。

       损伤与失效仿真技术：针对基体开裂、纤维断裂、分层等复杂失效模式，主要采用连续介质损伤力学（CDM）描述刚度退化；利用渐进损伤分析（PDA）模拟损伤起始至断裂的全过程；应用虚拟裂纹闭合技术（VCCT）基于能量法评估分层扩展，支持复杂载荷下的寿命预测。

       工艺过程仿真：聚焦制造过程中的关键物理现象。例如，固化仿真通过耦合热、化学、力学方程，预测温度场、固化度分布以及由此产生的残余应力；成型变形仿真预测模拟构件脱模后的回弹与翘曲，为模具设计补偿提供依据；液体成型仿真预测树脂流动与填充状态，确保成品质量。

       2、复合材料仿真主流软件

       复合材料仿真软件正朝着多物理场耦合、多尺度集成、智能化方向发展。根据应用场景不同，可分为主流通用仿真软件、专用多尺度分析软件及工艺过程仿真软件。

       其中，通用仿真复合材料软件具备强大的求解器核心，适用于复杂结构的力学分析与多物理场耦合。例如，Ansys Composite PrepPost模块提供了从铺层定义到失效分析的完整工作流，并与Ansys Workbench环境无缝集成，便于进行多物理场耦合分析，在电子封装和汽车领域应用广泛。Abaqus以强大的非线性分析能力和丰富的材料模型库著称，其内置的复合材料建模功能、多种失效准则以及通过用户子程序进行高度定制化开发的能力，使其成为处理复杂复合材料结构问题的首选工具。Marc以非线性求解器和高级接触算法闻名，特别擅长处理复合材料结构的大变形、复杂接触和长期稳定性问题，其成熟的复合材料铺层建模功能在航空航天工业中应用广泛。

       专用多尺度分析软件主要专注于材料微观结构与宏观性能的关联，解决材料设计问题。例如，Digimat是市场领先的复合材料多尺度建模平台，可基于RVE细观力学分析，能够精确预测复合材料的非线性、损伤、疲劳和耐久性等宏观性能，并可与主流FEA软件双向耦合，实现材料与结构的协同优化。Altair Multiscale Designer专注于多尺度材料建模，支持从微观结构表征到宏观响应预测，在材料逆向设计与性能预测方面优势明显，并可无缝集成Altair优化软件及第三方求解器，形成高效的材料–结构协同优化生态。

       工艺过程仿真软件则针对特定制造工艺，预测工艺缺陷与最终产品形态。例如，PAM-FORM专注于复合材料热成型过程的仿真，能够模拟连续纤维增强热塑性复合材料在加热、成型和冷却过程中的纤维取向、褶皱产生和回弹变形，是汽车等领域热塑性部件制造的关键工具。RTM-Worx是树脂转移模塑工艺仿真的专用软件，通过精确模拟树脂在预制体中的流动、填充过程和压力分布，帮助工程师优化注胶口和排气口设计，避免干斑等缺陷。西门子旗下的Simcenter系列提供了一个全面的制造仿真解决方案，其中包含对热压罐固化循环、残余应力及构件变形的仿真模块，能够与设计和结构分析软件紧密集成，构建完整的数字孪生体。

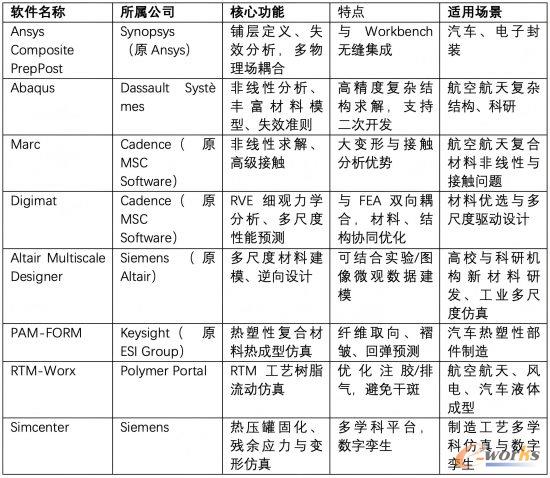

主流复合材料仿真软件对比

4 制造篇：复合材料制造技术与主流软件解析

       复合材料制造是将设计蓝图转化为高性能产品的关键环节。当前，该领域正经历从传统手工作业向自动化、数字化和智能化的转变，以确保产品质量的一致性、可追溯性与成本效益。

       1、复合材料制造技术

       现代复合材料制造技术已形成两大主流方向：一是成熟的自动化成型工艺，二是颠覆性的增材制造技术。

       （1）自动化成型工艺

       预浸料–热压罐成型：适用于航空航天关键承力部件制造，该工艺具备高精度、性能稳定和孔隙率低等优点，确保了产品的极致可靠性。但其设备投资巨大、生产周期长、能耗高的局限性也日益凸显，促使行业寻求更高效的替代方案。

       液体成型工艺（LCM）：包括RTM（树脂传递模塑）、VARTM（真空辅助树脂传递模塑）和RFI（树脂膜渗透）等技术，适合制造中大型复杂构件。该工艺成本相对较低，易于实现近净成形，在汽车、风电等领域展现出巨大的应用潜力。

       自动铺丝/铺带（AFP/ATL）：通过数控铺放头精确控制纤维路径与张力，实现了机翼、机身等大型整体结构的高效自动化制造。该技术显著提升了材料利用率，并能灵活适应复杂的曲面变化。

       缠绕成型：特别适用于制造火箭发动机壳体、储氢气瓶、压力管道等回转体或近似回转体构件。其核心优势在于纤维能精确沿主应力方向分布，从而实现结构效率与轴向性能的最优化。

       （2）增材制造技术

       短切纤维增强复合材料打印：基于FDM（熔融沉积成型）、SLA（光固化成型）等技术，该方案设备简单、成本低廉，适合快速原型制作、工装夹具以及小尺寸、低性能要求的非承力部件。

       连续纤维增强复合材料打印：近年来的重大技术突破。该方案（如Markforged、Anisoprint技术）能够在打印过程中同步铺设连续纤维，实现高性能复杂结构的一体化制造。它极大地释放了设计自由度，使拓扑优化的复杂构型得以实现，但在打印速度与大尺寸构件层间强度方面仍面临挑战。

       2、复合材料制造主流软件

       复合材料制造软件主要包括CAM与路径规划、工艺仿真及增材制造数据处理三大类，旨在提升制造精度、预测缺陷并优化工艺参数。

       其中，CAM与路径规划软件专注于将设计模型转化为可供自动化设备执行的指令。FiberSIM的核心功能涵盖复合材料铺层展开、裁剪、AFP/ATL路径规划与NC代码生成，并支持机器人仿真，可与CATIA、NX、SolidWorks等CAD平台深度集成，在航空与汽车领域得到广泛应用。Delmia提供从设计到制造工艺规划、NC编程、机器人铺放与切割仿真的全流程解决方案，是实现航空航天大型构件数字化制造的关键。NX CAM不仅支持复合材料零件的铣削、钻削等后处理加工，还能配合复合材料模块进行铺带/铺丝路径规划，适合复杂五轴加工与机器人集成应用。

       工艺仿真软件在虚拟环境中复现制造过程，以预测缺陷、优化参数并确保产品质量。PAM-RTM专注液体成型工艺，能够精确模拟RTM/VARTM过程中的树脂流动、浸润与缺陷形成，是航空、风电、汽车领域进行工艺参数优化的首选工具。Simcenter涵盖了热压罐固化、残余应力与构件变形的全面仿真，并能与设计/结构分析软件紧密集成，是构建制造数字孪生的理想选择。

       增材制造软件是驱动复合材料3D打印创新的核心引擎。Netfabb作为金属与聚合物增材制造的专用平台，支持复合材料打印的切片、路径规划与工艺仿真，并集成了强大的模型修复、支撑生成与多材料打印管理功能。Magics作为行业标准的STL数据处理与修复工具，为各类增材制造工艺提供了可靠的数据准备基础，尤其擅长处理复杂几何模型。3DXpert提供一站式增材制造解决方案，从设计优化到打印准备、工艺仿真全流程覆盖，其对多激光、多材料打印的支持使其在工业级金属与复合材料增材制造领域优势显著。

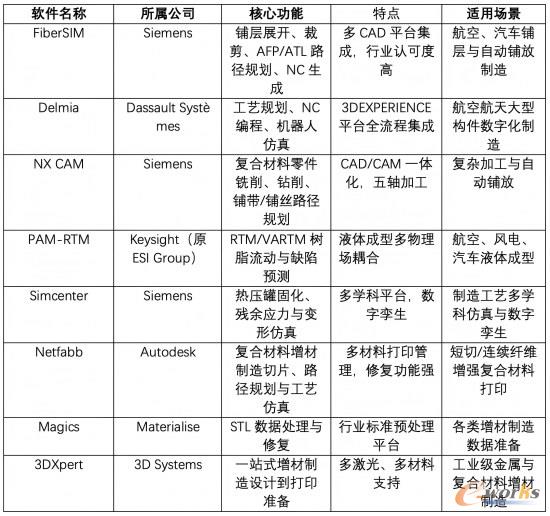

主流复合材料制造相关软件对比

5 复合材料软件的演进：走向一体化、智能化与多尺度融合

       尽管复合材料的设计、仿真与制造软件日趋成熟，但其规模化应用仍面临成本效率、性能一致性、制造工艺可靠性及可持续性等多重瓶颈。当前，复合材料软件工具正呈现出一体化与平台化、智能化与AI赋能、多尺度与多物理场融合的多元发展趋势，并在主流厂商的技术布局中得到充分体现：

       趋势一：一体化与平台化

       未来的复合材料软件将不再是一系列孤立的工具，而是集设计、仿真、工艺、数据管理于一体的协同平台，实现从概念构型到制造执行的全流程无缝衔接。以Dassault Systèmes为例，其3DEXPERIENCE平台已将CATIA Composites Design、Abaqus、Tosca、Delmia以及BIOVIA材料数据管理深度集成，用户可在统一环境中完成铺层设计、结构性能分析、RTM工艺仿真与AFP路径编程，保证了上下游信息的一致性，显著缩短研发迭代周期。

       趋势二：智能化深度融合

       人工智能正被深度嵌入设计、仿真与制造工具，用于自动优化、快速预测与智能决策。例如，Ansys在其Workbench环境中引入基于机器学习的代理模型技术，将复杂层合板非线性分析耗时从数小时压缩至分钟级；其Ansys SimAI平台更进一步支持利用少量数据训练模型，实现性能快速预测。Siemens NX则结合机器学习工具包对AFP铺放路径进行实时优化，有效减少了纤维褶皱与间隙缺陷，推动了制造工艺的自适应进化。

       趋势三：多尺度与多物理场融合

       为解决复合材料各向异性与工艺复杂性带来的预测难题，软件平台正将细观/宏观多尺度建模与热、流、固、化多物理场求解集成于统一框架。Altair的Multiscale Designer可与OptiStruct、Radioss等求解器双向耦合，实现从RVE微观表征到宏观结构响应的跨尺度预测；Keysight的PAM-RTM则深耕液体成型的流动仿真，为工艺缺陷预测提供完整的多物理场支撑。

       笔者认为，复合材料作为高端制造的关键材料，其设计、仿真与制造三大环节的技术进步显著提升了轻量化与性能优势，主流软件工具在其中发挥了核心作用。然而，面对成本、一致性及规模化应用的挑战，未来的复合材料发展将更依赖于软件驱动的智能化、一体化平台以及多尺度多物理场融合技术，以打通全链条效能。同时，依托绿色化工艺与标准化体系，降低应用门槛与环境影响，将助力复合材料在航空航天、新能源汽车、风电等领域实现更广泛、更可靠、更可持续的应用突破。
