一、本期聚焦：电力电子设备“发热三巨头”的深度热解析

无论是服务器电源、光伏逆变器，还是储能PCS、工业变频器，其内部的热挑战往往集中在几个关键部位：发热集中的功率器件（如IGBT）、承载大电流的导电部件（如铜排）、以及负责热量导出的散热器。这些部件的热设计好坏，直接决定了整机的效率、功率密度与长期可靠性。

今天，我们聚焦电力电子设备的热设计核心，通过三个针对性极强的实战案例，手把手教你如何对散热器、铜排、IGBT进行“像素级”热仿真，实现从“粗略估算”到“精准预测”的跨越，为高可靠性设计保驾护航。

二、为什么这个系列值得关注？

1、直击设计要害：覆盖了电力电子产品最主要的发热源和散热路径，解决了“哪里热、怎么热、如何散”的根本问题。

2、从宏观到微观：案例涵盖从系统级（散热器选型与评估）、部件级（铜排温升）到芯片级（IGBT结温）的热仿真，形成完整的技术闭环。

3、量化设计替代经验：用仿真数据替代经验公式，精准量化不同散热方案（自然冷却/风冷/热管）的效果、不同风速下铜排的温升曲线、以及液冷板对IGBT结温的实际控制能力。

4、规避重大风险：提前识别IGBT过热烧毁、铜排局部熔蚀、散热器效率不足等潜在风险，在产品打样前完成优化，节约大量成本与时间。

三、案例亮点解析与收益（结合仿真结果）

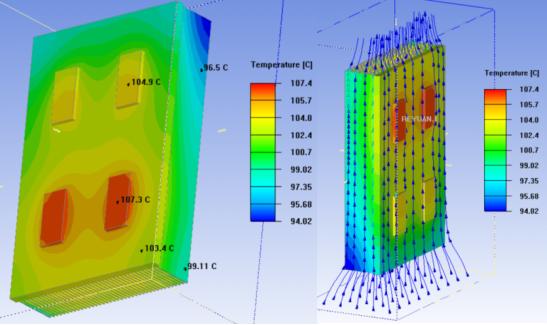

1、散热器仿真：系统掌握多种散热器（铲齿、型材、热管等）的仿真方法，快速对比不同设计方案，实现散热器的高效选型与优化，取代成本高昂的“试错法”。实现从“经验设计”向“数据驱动设计”的转变。对于‌在校学生或转行者‌，提供从零开始的实操路径，帮助建立完整的电子热设计知识体系。

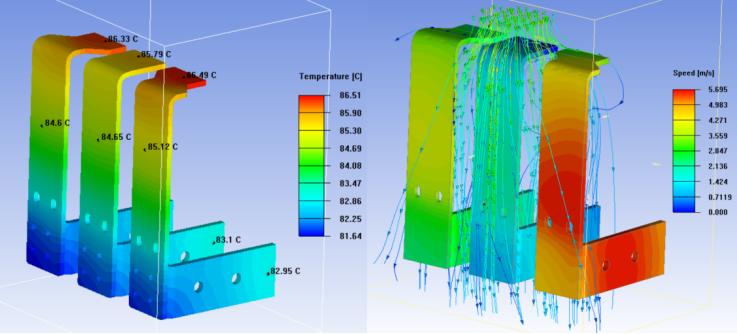

2、铜排热仿真：掌握基于电流和散热条件精准预测铜排温度场的方法，可分析结构、风速对温升的影响，优化铜排设计以提升载流能力和安全性。

如何基于电流参数，结合铜排周围散热风速，精准求解铜排温度分布。针对不同场景下的铜排热设计难题，提供了系统的解决方案：

大电流工况下的温度预测‌

通过仿真可精准模拟铜排在额定电流、峰值电流等不同工况下的温度变化，提前识别局部过热风险，确保铜排温度控制在安全范围内。

散热风速对铜排温度的影响分析‌

可分析不同散热风速下铜排的温度分布，优化散热系统设计，提升散热效率，降低铜排温度。

铜排结构优化‌

通过仿真结果可分析铜排结构对温度分布的影响，优化铜排的形状、尺寸、布局等，降低铜排的电阻和发热量，提升载流能力。

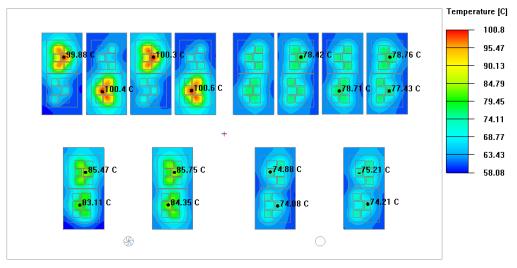

3、IGBT芯片级热仿真：这是本系列的“高光”技术。通过建立包含芯片、衬底、基板、液冷板的精细化模型，可精准预测IGBT的核心温度——结温。这是评估其寿命和可靠性的黄金指标，帮助工程师优化液冷板设计，确保IGBT工作在安全温度窗口内，从根源上避免热失效。三大核心能力，针对性解决行业痛点：

精准预测IGBT芯片结温，规避热失控风险‌

通过芯片级建模，可精确模拟IGBT在不同电流、开关频率下的功率损耗与温度分布，结合液冷板散热仿真，实时掌握芯片结温变化，确保结温严格控制在安全阈值内，避免因过热导致的器件失效与安全事故。

优化液冷板散热设计，提升系统能效

‌

可对液冷板的流道结构、冷却液流量、流速等参数进行仿真分析，识别散热瓶颈，优化液冷板设计方案，提升散热效率，降低IGBT工作温度，进而提高系统整体能效，延长器件使用寿命。

缩短研发周期，降低成本投入‌

替代传统多轮实物测试，通过仿真快速验证设计方案的可行性，减少开模次数与测试成本，将研发周期缩短40%以上，同时降低因设计失误导致的资源浪费，帮助企业快速响应市场需求。
