EDA‑CAE 一体化成为行业标配芯片‑封装‑系统级多物理联合仿真需求爆发

2026-09-02 作者：数字仿真网

微信

新浪

导语：在后摩尔时代与Chiplet先进封装规模化落地的双重驱动下，电子硬件研发正彻底告别“电路设计、物理仿真割裂”的传统模式。行业共识明确：EDA-CAE一体化已成为高端电子研发标配，芯片-封装-系统全链路多物理联合仿真需求全面爆发，单一独立CAE工具的行业竞争力持续弱化。仿真产业竞争，正从单点算法比拼，转向全流程、全层级、全物理场的体系化能力对抗。

一、产业变革：先进封装倒逼仿真范式重构

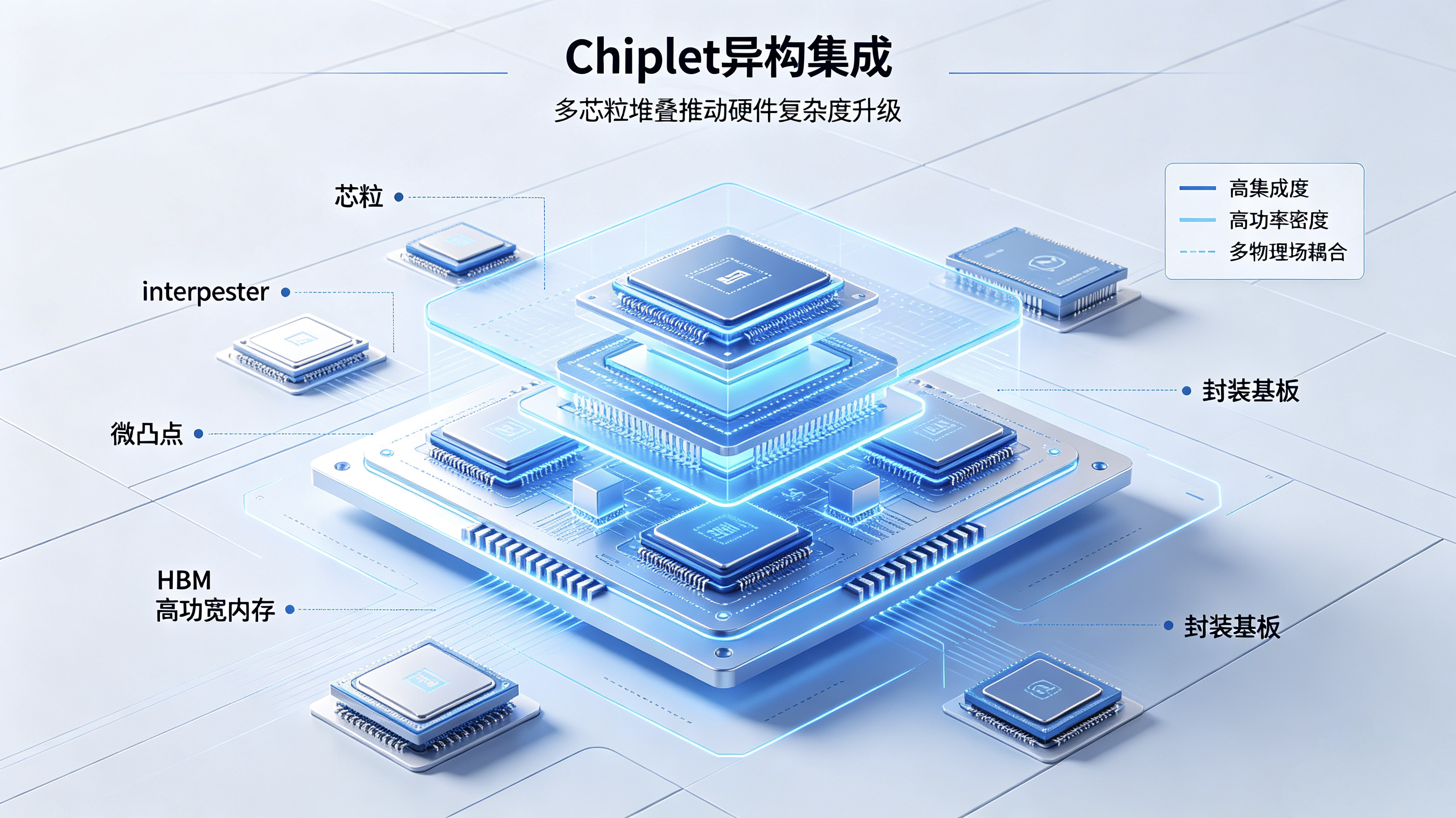

随着AI大算力芯片、高性能算力服务器、车载功率半导体、高速通信芯片快速迭代，Chiplet异构集成、2.5D/3D堆叠、HBM高带宽封装等技术大规模商用，电子产品的集成度、功率密度、结构复杂度呈指数级提升。传统“芯片设计归EDA、热/力/电磁仿真归CAE”的分段、割裂式研发流程，已经无法适配当前高端硬件的研发需求。

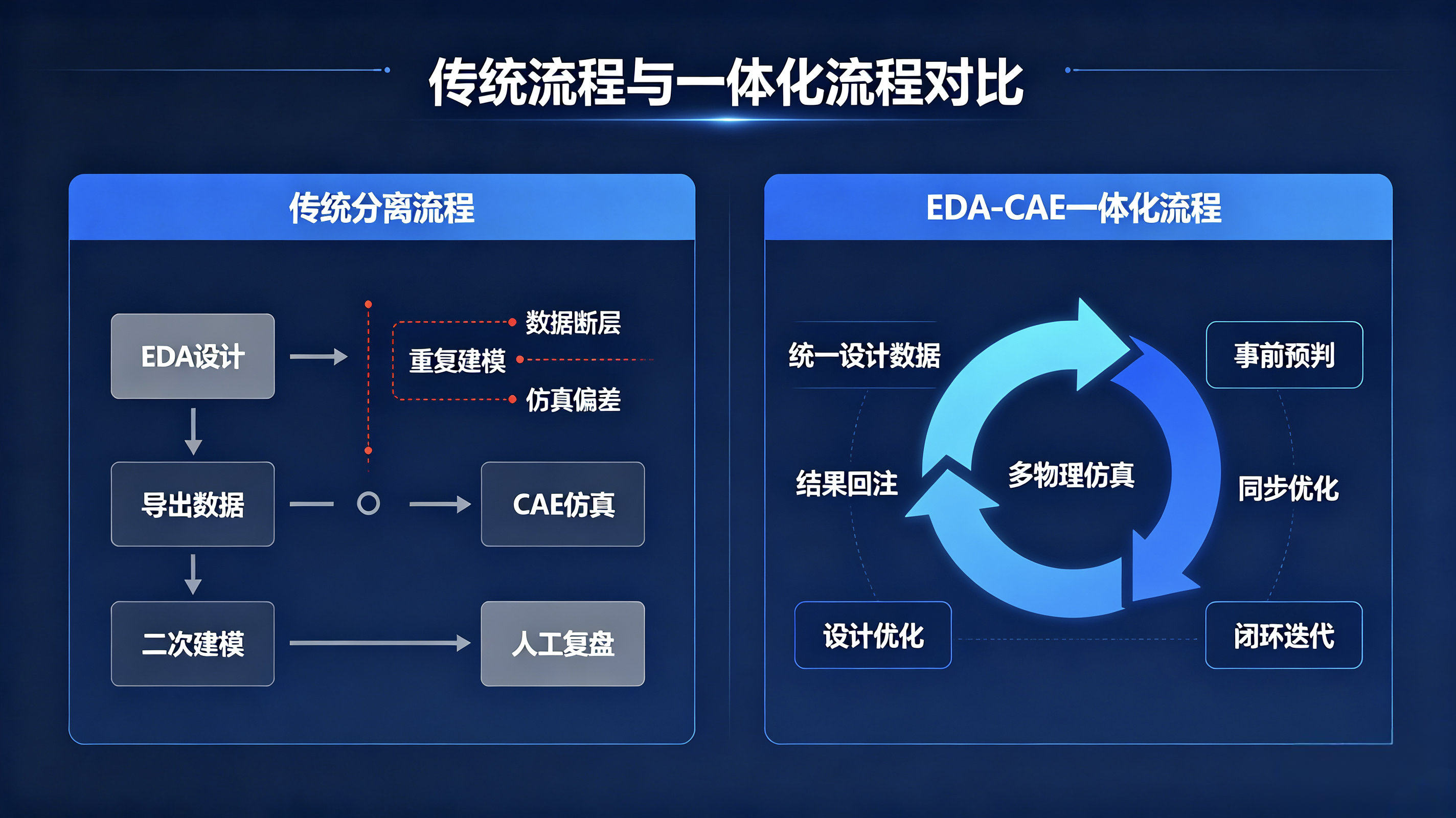

过去行业普遍采用串行研发模式：EDA完成芯片电路、版图、封装设计后，再导出数据交由独立CAE工具做二次建模、仿真分析。流程割裂、数据断层、模型重复搭建，不仅拉长研发周期，极易造成数据失真、仿真偏差，大量电气隐患、热失效、结构可靠性问题只能在流片、封装、整机装配后才能暴露，整改成本极高。

更为关键的是，当代电子设备的失效问题早已不再是单一维度问题。芯片功耗影响封装温升，封装结构形变引发焊球应力失效，板级布线干扰信号完整性，整机散热环境反向约束芯片功耗设计。电气、热、结构、电磁多物理场深度耦合，芯片、封装、系统三级深度联动，单点、单层级、单物理场的仿真分析，已经无法覆盖真实工程风险。

二、行业新标配：EDA-CAE一体化打通设计仿真闭环

当前全球仿真产业已经形成明确趋势：EDA-CAE一体化从行业概念落地为工程标配。头部工业软件厂商均已完成设计工具与多物理仿真引擎的深度整合，彻底打破EDA电路设计与CAE物理仿真的工具孤岛。

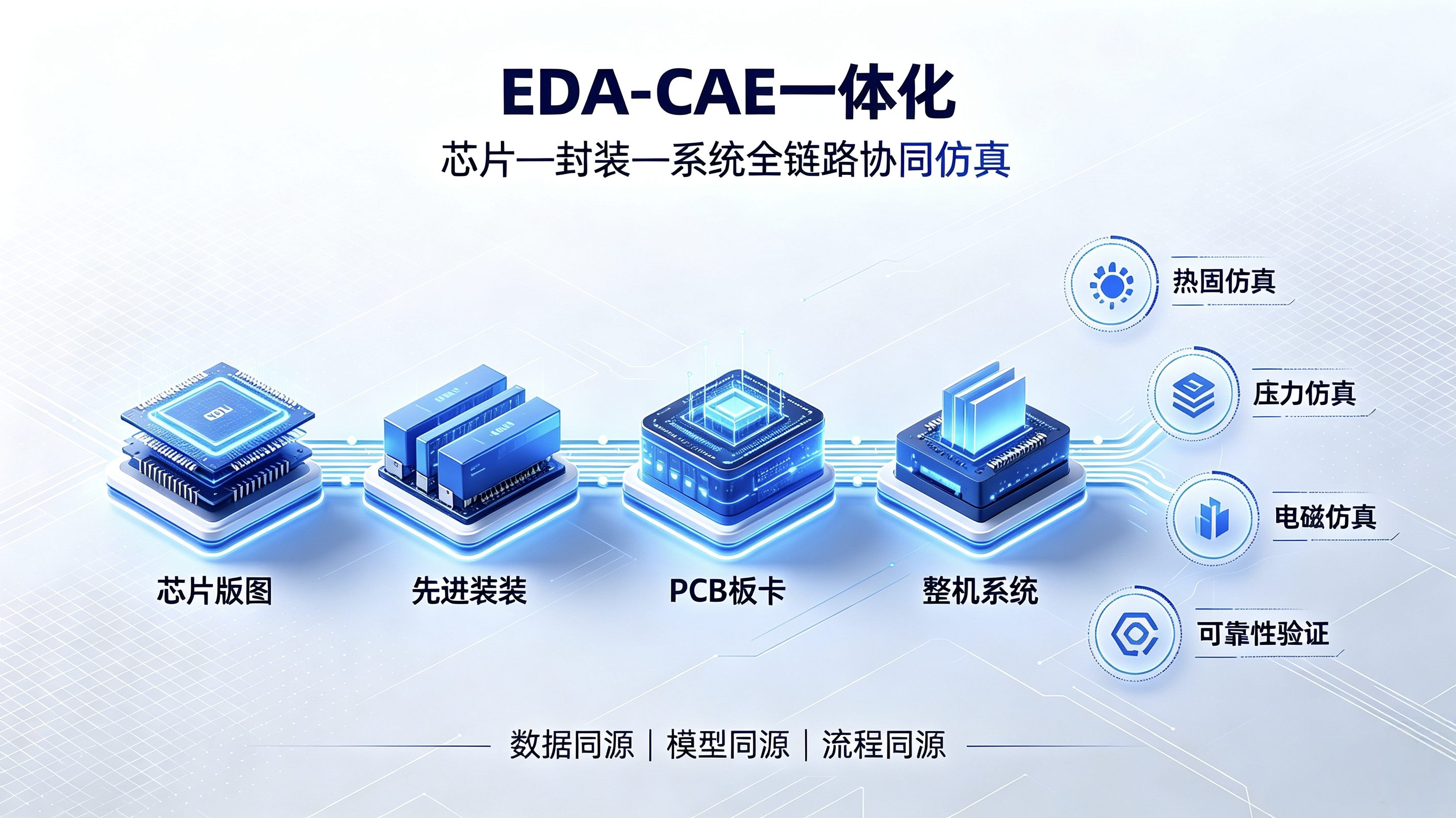

所谓EDA-CAE一体化，核心并非两套软件简单接口打通，而是实现数据同源、模型同源、流程同源。基于EDA版图、封装、PCB原始设计数据，直接驱动CAE多物理场仿真，无需人工二次建模、格式转换，从根源消除模型误差与数据丢失问题。同时，仿真输出的热分布、应力分布、电磁干扰、电源完整性结果可反向迭代设计参数，实现“设计即仿真、仿真反哺设计”的闭环研发。

在一体化体系下，研发人员可在芯片设计、封装布局、板级布线的早期阶段，同步完成热仿真、结构可靠性仿真、SI/PI/EMI电磁仿真，提前预判跨层级、多物理场耦合风险，从“事后整改”转变为“事前预判、同步优化”，极大缩短高端芯片与电子系统的研发迭代周期。

三、需求爆发：芯片-封装-系统全链路联合仿真成刚需

后摩尔时代的硬件研发，正式从单一芯片优化走向系统级协同优化，DTCO设计工艺协同优化全面升级为STCO系统技术协同优化。行业不再追求单点性能最优，而是追求芯片、封装、基板、PCB、整机系统的全局性能、可靠性、成本最优。

当前市场需求集中爆发芯片-封装-系统级多物理联合仿真，覆盖多维度核心工程场景：芯片层级功耗与热密度分析、先进封装翘曲与焊球疲劳失效分析、跨层级热-力耦合仿真、板级信号与电源完整性分析、整机电磁兼容与散热协同优化等。

这类多尺度、跨层级、强耦合的仿真需求，对工具链提出了极高要求：既需要精准的电路求解能力，又需要多物理场耦合求解能力，更需要适配国内先进封装工艺、芯片制造流程、整机研发规范。单一物理场、单一维度的仿真工具，已经无法满足高端电子装备的型号研发需求。

四、格局洗牌：单一独立CAE工具竞争力持续弱化

在一体化浪潮之下，行业竞争格局正在发生深刻洗牌：仅具备单点仿真能力、无法融入EDA设计流程的独立CAE工具，市场竞争力持续弱化。

从终端客户需求来看，当前头部芯片设计企业、封测企业、整机研发企业，不再满足于获取孤立的热仿真报告、应力仿真报告。工程研发需要的是贯穿设计、仿真、验证、迭代的全链路解决方案，需要仿真结果能够直接指导版图优化、封装布局、结构调整。独立CAE工具模型复用率低、数据打通难、工程适配弱，无法深度嵌入核心研发流程，只能作为辅助补充工具，价值空间持续被压缩。

从产业竞争角度，海外巨头已通过技术整合与并购布局，完成EDA与CAE能力的深度融合，形成全链路工具壁垒。而国内大量传统CAE产品仍以独立单点工具形态存在，擅长单一物理场求解，但普遍缺失原生EDA数据对接能力、缺失电子行业工艺知识库、缺失芯片-封装-系统对标数据库，难以适配先进电子产业的高端研发场景。

行业专家指出，未来CAE工具的核心竞争力，不再是单一求解器精度，而是流程融合能力、数据贯通能力、工程适配能力、体系闭环能力。

五、国产产业机遇：从工具追赶走向体系补齐

EDA-CAE一体化变革，对国产仿真产业而言，既是严峻挑战，也是换道超车的关键机遇。

目前国内EDA与CAE产业长期分立，存在工具割裂、数据不通、工艺积累不足等问题。国产CAE普遍擅长机械、热、电磁等物理求解，但缺乏电子设计链路的深度适配；国产EDA具备电路设计能力，但多物理仿真、可靠性仿真能力薄弱。同时，国内芯片、先进封装领域的试验-仿真对标数据库、工艺参数库、行业规范适配体系仍处于建设初期，成为一体化落地的核心卡点。

但依托国内全球最大的芯片设计、先进封装、算力硬件、车载电子产业集群，国产产业拥有海量真实工程场景可以持续打磨迭代。行业形成统一共识：国产EDA-CAE一体化建设，不应照搬海外并购整合的老路，而应立足本土工程需求，通过产业协同、生态联动，打通设计与仿真数据链路，沉淀本土化电子工程知识与对标数据，构建适配国内芯片研发、先进封装制造、整机系统设计的一体化仿真体系。

与此同时，行业再次印证宁振波核心观点：工具算法差距可以快速追赶，但工程知识、试验仿真对标数据、工艺知识库是长期壁垒。EDA-CAE一体化比拼的绝不只是代码与求解器，而是整套工业知识体系与工程落地能力。
